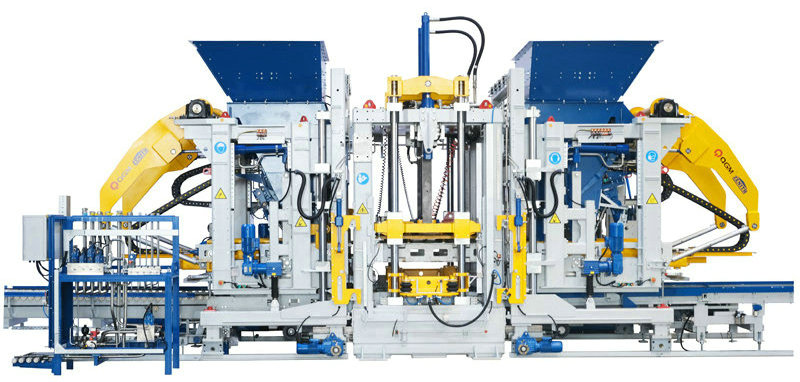

ZN2000C ကွန်ကရစ်တုံးစက်

ZN2000C ကွန်ကရစ်ပိတ်စက်သည် ကိုယ်တိုင်တီထွင်ထားသော မော်ဒယ်ဖြစ်သည်။ ၎င်းသည် မြင့်မားသော ဉာဏ်ရည်နှင့် အလိုအလျောက်စနစ်ဖြင့် ထူးခြားချက်ဖြစ်ပြီး မြို့သစ်များနှင့် ရေမြှုပ်မြို့များ ဆောက်လုပ်ရာတွင် တွင်ကျယ်စွာ အသုံးပြုလျက်ရှိသည့် ဒစ်ဂျစ်တယ်စနစ်နှင့် သတင်းအချက်အလက်စနစ်ကဲ့သို့သော အဆင့်မြင့်နည်းပညာသုံး နောက်ဆုံးပေါ်နည်းပညာများကို အပြည့်အဝအသုံးပြုသည်။

အင်္ဂါရပ်များ:

တုန်ခါမှုစားပွဲနှစ်ခု၊ ဆာဗာမော်တာ ရှစ်ခု (ရွေးချယ်နိုင်သော) ထိပ်တန်းစက်ပစ္စည်း

ပြုပြင်ထိန်းသိမ်းမှုပိုမိုလွယ်ကူစေရန်အတွက် မော်ဂျူလာ တပ်ဆင်မှု ပိုမိုကွဲပြားသော အုတ်အမျိုးအစားများကို ထုတ်လုပ်သည်။

စွမ်းရည်မြင့်မားခြင်း၊ ကုန်ထုတ်စွမ်းအားမြင့်မားခြင်း။

Pallet အရွယ်အစား 1400x1400/1300mm

ဖွဲ့စည်းဧရိယာ 1320x1350/1250mm

ထုတ်ကုန်အမြင့် 40-500mm

အခေါင်းပေါက် အုတ်တုံး အရေအတွက်- 18 တုံး/မှို (390x190x190mm)

ပုံမှန်အုတ်များ- 105 တုံး/မှို (240x115x53mm)

လမ်းအုတ်- 66 တုံး/မှို (200x100x60mm)

စက်ပစ္စည်း အရွယ်အစား အနီးစပ်ဆုံး ၁၀၀၀၀

အနီးစပ်ဆုံး ၄၇၀၀

အနီးစပ်ဆုံး ၃၄၀၀

တုန်ခါမှုစနစ် တုန်ခါမှုဇယား၏ အမြင့်ဆုံးစိတ်လှုပ်ရှားမှုစွမ်းအား- 200/kN

ဖိခေါင်း၏ အမြင့်ဆုံး စိတ်လှုပ်ရှားမှုစွမ်းအား- 40/kN

လျှပ်စစ်ဆိုင်ရာ ကန့်သတ်ချက်များ စုစုပေါင်းပါဝါ (ရည်ညွှန်းချက်): 231/kW

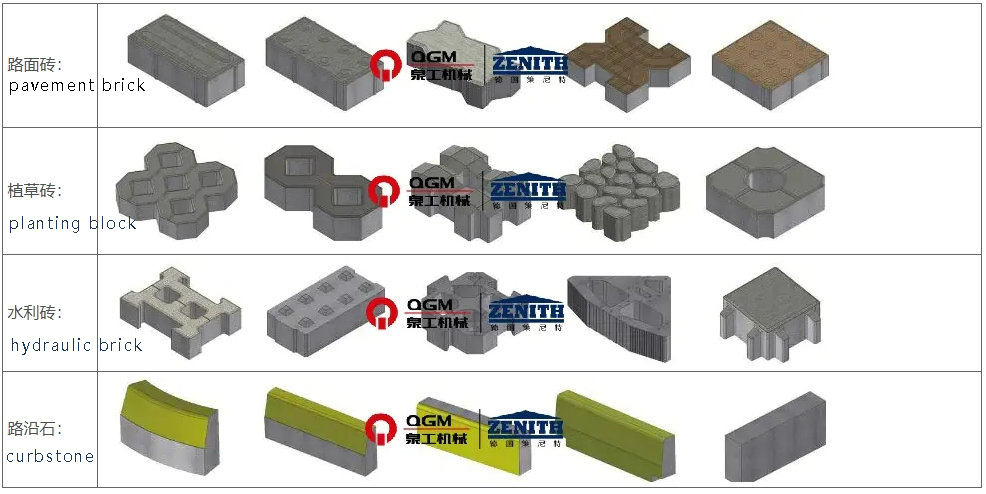

စက်ပစ္စည်းများမှ ထုတ်လုပ်သော အုတ်နမူနာများ၏ ဇယားကွက်

နည်းပညာဆိုင်ရာ အားသာချက်များ

1. ဂျာမန်ဗားရှင်း၏ အရည်အသွေးမြင့်ဘောင်ဒီဇိုင်း

ပင်မဘောင်ဘောင်သည် ဇင်းနစ်၏ မူပိုင်ခွင့်နည်းပညာဖြင့် ဒီဇိုင်းထုတ်ထားသော ခိုင်ခံ့သောဂဟေဖရိန်ပုံစံကို စိတ်ကြိုက်အထူးအပိုင်းစတီးဖြင့် ဂဟေဆော်ထားပြီး၊ ကျိုးကြောင်းဆီလျော်သောဒီဇိုင်း၊ ညီညာလှပသောဂဟေဆက်ခြင်းဖြင့် ဖရိန်တစ်ခုလုံးသည် အရည်အသွေးမြင့်ပြီး မြင့်မားသောတည်ငြိမ်မှုကိုသေချာစေရန် ဖရိန်တစ်ခုလုံး၏ အိုမင်းတုန်ခါမှုကို ခံယူသည်။ အဆင့်မြင့်ဖွဲ့စည်းတည်ဆောက်ပုံဒီဇိုင်းလုပ်ငန်းစဉ်သည် ပင်မဘောင်ကို ချဲ့ထွင်နိုင်စေပြီး ဘေးထွက်မှိုဖွင့်ခြင်းနှင့် အပိတ်လုပ်ဆောင်ချက်၊ အူတိုင်ထုတ်ယူခြင်း (ဘုတ်ပြား) လုပ်ဆောင်ချက်၊ polystyrene board implantation လုပ်ဆောင်ချက် စသည်တို့ကို နောက်ပိုင်းတွင် ထည့်သွင်းနိုင်သည်။

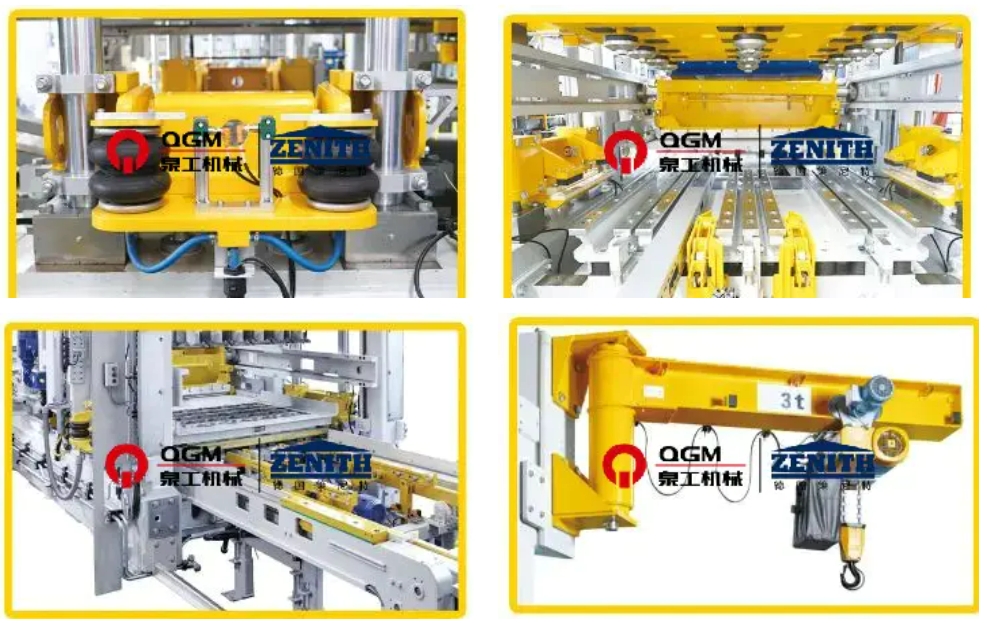

2. အလိုအလျောက်အမြန်မှိုပြောင်းလဲမှုစနစ်

မှိုကို လက်ခံကျင်းပသည့် အနေအထားသို့ ပြောင်းရွှေ့သောအခါ၊ ၎င်း၏ ရုတ်သိမ်းရေးစနစ်သည် အမြန်မှိုပြောင်းလဲခြင်းကိရိယာတွင် အလိုအလျောက်မှိုပြောင်းလဲမှုကို သိရှိသည်။ အပေါ်နှင့်အောက် မှိုများသည် ဘေးကင်းခြင်း၊ ထိရောက်မှု၊ လည်ပတ်ရန် ရိုးရှင်းပြီး ထိန်းသိမ်းရန် အဆင်ပြေသည့် မှိုများကို အလိုအလျောက် အဆုတ်ဖြင့် ချုပ်ထားသည်။ ၎င်းတွင် အဓိကအားဖြင့်-

Pneumatic မှိုကုပ်ကိရိယာ- ၎င်းတွင် အဓိကအားဖြင့် မှိုကွင်းနှင့် မှိုများကို ကွပ်ခြင်းနှင့် ပြုပြင်ခြင်းနှင့် စိုစွတ်ခြင်းတို့ကို ကူညီပေးသည့် နှစ်ဖက်လုံးရှိ မှိုကွင်းစကွင်းပိတ်များနှင့် အမှုန်အမွှားများပါ၀င်ပြီး မှိုများ၏ဝန်ဆောင်မှုသက်တမ်းကို တာရှည်ခံစေရန် ဆောင်ရွက်ပေးပါသည်။

Pneumatic indenter လော့ခ်ချသည့်ကိရိယာ- အင်တင်းကို လေအိတ်ဖြင့် ကုပ်ကိရိယာဖြင့် တပ်ဆင်ထားပြီး၊ အင်တင်းကို လွယ်ကူလျင်မြန်စွာ အစားထိုးနိုင်ပြီး မှိုအစားထိုးခြင်းနှင့် တပ်ဆင်ခြင်းအချိန်ကို တိုစေကာ အောက်မှိုဘောင်နှင့် အပေါ်ပိုင်းအင်တင်းကို တိကျသေချာစွာ တပ်ဆင်ထားကြောင်း သေချာစေသည်။

လျှပ်စစ်မှိုထည့်သွင်းခြင်းကိရိယာ- မှိုတပ်ဆင်ခြင်းကိရိယာကို ပင်မစက်ထဲသို့ မှိုများထည့်သွင်းရန်နှင့် စျေးကွက်ရှိ မှိုအများစုတွင် အသုံးချနိုင်သည့် လျှပ်စစ်မှိုကွင်းကို အသုံးပြု၍ မှိုများကို အစာကျွေးရန်နှင့် ဖယ်ရှားရန်အတွက် မှိုများကို အသုံးပြုကာ အထူးမှိုကွင်းများကို အသုံးပြုနိုင်သည်။

မှိုပြောင်းလဲခြင်းကိရိယာ- ပင်မစက်၏ဘောင်ပေါ်တွင် တပ်ဆင်ထားပြီး၊ လျှပ်စစ်သံကြိုးလွှင့်ထူနှင့် လျှပ်စစ်လမ်းလျှောက်ကိရိယာပါရှိသော မှိုများကို ပြောင်းလဲသည့်အခါ မှိုများကို သယ်ဆောင်ခြင်းနှင့် သယ်ဆောင်ခြင်းအတွက် အသုံးပြုသည်။

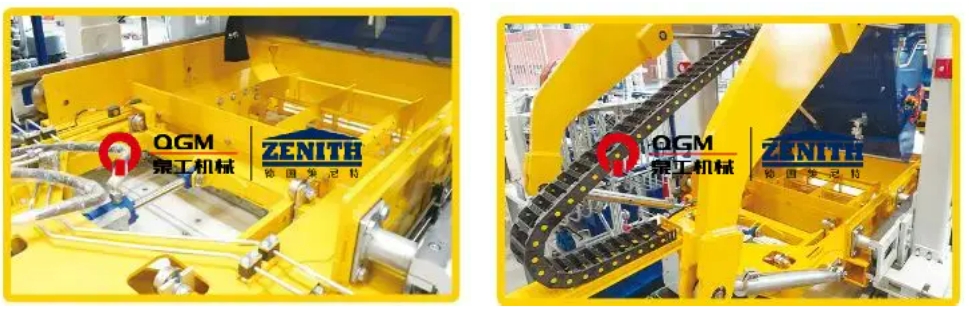

3. Fabrication စနစ်များ

4. "Ultra-dynamic" servo တုန်ခါမှုစနစ်-

"Ultra-dynamic" servo တုန်ခါမှုနည်းပညာသည် အုတ်စက်များအတွက် အထူးထုတ်လုပ်ထားသော စွမ်းဆောင်ရည်မြင့်၊ ကိုယ်တိုင်လိုက်လျောညီထွေရှိသော တုန်ခါမှုစနစ်တစ်မျိုးဖြစ်သည်။ ဆာဗိုမော်တာသည် အတိုဆုံးတုံ့ပြန်မှုအချိန်အတွင်း အမြန်ဆုံးတုံ့ပြန်နိုင်သည်၊ အမြင့်ဆုံးတုန်ခါမှုစွမ်းဆောင်ရည်ကို သိရှိနားလည်ကာ ဘိလပ်မြေပမာဏကို လျှော့ချကာ ထုတ်လုပ်မှုလည်ပတ်မှုကို တိုစေကာ၊ ကျစ်လစ်သိပ်သည်းသောကွန်ကရစ်ထုတ်ကုန်များကို ထုတ်လုပ်ပေးသည်။ တုန်ခါမှုစနစ်သည် မတူညီသော ကွန်ကရစ်ထုတ်ကုန်များ၏ လိုအပ်ချက်များကို လိုက်လျောညီထွေဖြစ်အောင် လိုက်လျောညီထွေဖြစ်စေနိုင်သည်။ ဆာဗိုမော်တာသည် အမြင့်ဆုံးတုန်ခါမှုစွမ်းဆောင်ရည်ကို သိရှိနိုင်ရန် အတိုဆုံးတုံ့ပြန်မှုအချိန်အတွင်း အမြန်ဆုံးတုံ့ပြန်နိုင်သည်၊ ဘိလပ်မြေပမာဏကိုလျှော့ချနိုင်ပြီး ထုတ်လုပ်မှုလည်ပတ်မှုကိုတိုစေကာ အလွန်ကျစ်လစ်သိပ်သည်းသောကွန်ကရစ်ထုတ်ကုန်များထုတ်လုပ်နိုင်သည်၊ တုန်ခါမှုစနစ်သည် မတူညီသောကွန်ကရစ်ထုတ်ကုန်များ၏ ထုတ်လုပ်မှုလိုအပ်ချက်များအတွက် လိုက်လျောညီထွေဖြစ်အောင် လိုက်လျောညီထွေဖြစ်စေနိုင်သည်။

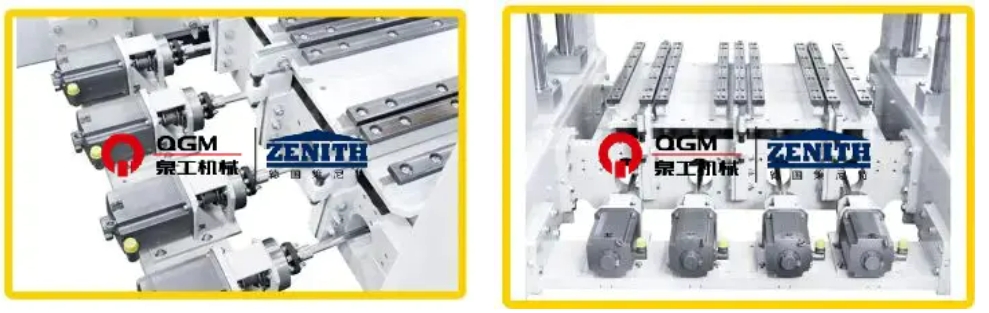

8 servo drives ဖြင့်တစ်ဦးချင်းစီသတ်မှတ်စက်ပိုင်းဆိုင်ရာချိန်ခွင်လျှာနှင့်အတူတုန်ခါမှုယူနစ် 8၊

မော်တာ၏ပြင်ပတုန်ခါမှုအထီးကျန်ရောင်ခြည်တန်းများပေါ်တွင်တစ်ဦးချင်းစီတပ်ဆင်ထားသော servo မော်တာ 8 ခု၊

5. တိကျသော servo ထိန်းချုပ်မှုစနစ်

အချက်ပြတုံ့ပြန်ချက်မှတစ်ဆင့်၊ တုန်ခါမှု၏အဆင့်နှင့်အမြန်နှုန်းကိုထိန်းချုပ်ပါ၊ တစ်ပြိုင်တည်းလှုပ်ရှားမှုထိန်းချုပ်မှု၊ မြန်နှုန်းမြင့် အသင့်အနေအထားဖြင့်၊ တုန်ခါမှုနှင့်တုန်ခါမှုဖယ်ရှားရေးတို့ကို အချိန်တိုအတွင်း အပြီးသတ်နိုင်သည်၊ ပုံသွင်းစက်ဝန်းကိုတိုစေကာ၊ ပိုမိုကောင်းမွန်သောဘရိတ်အကျိုးသက်ရောက်မှုကိုကူညီရန်။ အနေအထားနှင့် အရှိန်နှစ်ချက်ဖြင့် အပိတ်-ကွင်းဆက်အား၊ ဒေါင်လိုက်ဦးတည်ချက်တွင်သာ လုပ်ဆောင်သော excitation force ကို ထိန်းချုပ်ပါ၊ ထိရောက်သော excitation force ကို တိုးမြှင့်ကာ တစ်ချိန်တည်းမှာပင် စက်သို့ အလျားလိုက် လှုံ့ဆော်မှု အင်အား ပျက်စီးမှုကို ရှောင်ရှားရန်၊ စက်၏ ဝန်ဆောင်မှုသက်တမ်းကို ရှည်စေကာ မတူညီသော ထုတ်ကုန်လိုအပ်ချက်များအတွက် မတူညီသော ဆက်တင်များကို ပြုလုပ်နိုင်ကာ အရည်အသွေးမြင့် ထုတ်ကုန်များကို ထုတ်လုပ်နိုင်မည်ဖြစ်သည်။

စာနယ်ဇင်းဦးခေါင်း၊ မှိုဘောင်၊ အစုလိုက်ကားနှင့် ထည်ကားကားအား လျင်မြန်သောတုံ့ပြန်မှုအချိန်ရှိသော spool တုံ့ပြန်မှုဖြင့် အချိုးကျ ဦးတည်သောအဆို့ရှင်ဖြင့် ထိန်းချုပ်ထားသည်။ ရွေ့လျားမှုအာရုံခံကိရိယာ/ကုဒ်ဒါ-PLC-အချိုးညီသော ဦးတည်ရာလမ်းကြောင်းဆိုင်ရာ အဆို့ရှင်-ဆလင်ဒါ၏ အပိတ်အဝိုင်းထိန်းချုပ်မှုမုဒ်ကို လက်ခံထားသောကြောင့် ထိန်းချုပ်မှုကို ပိုမိုတိကျစေပြီး ဆလင်ဒါ၏လုပ်ဆောင်ချက်ကို ပိုမိုမြန်ဆန်စေပြီး ပိုမိုတည်ငြိမ်စေသည်။ ဟိုက်ဒရောလစ်ဘူတာရုံသည် စွမ်းအင်သုံးစွဲမှုကို လျှော့ချရန်အတွက် သတ်မှတ်ဖိအားသို့ရောက်ရှိသောအခါတွင် ဖိအားဆီအထွက်နှင့် ပန့်ကို ဖြုတ်ချပေးသည့် ကွဲပြားသော ပစ္စတင်ပန့်ကို လက်ခံရရှိသည်၊ ဟိုက်ဒရောလစ်ဘူတာသည် စွမ်းအင်သုံးစွဲမှုကို လျှော့ချပေးသည့် accumulator auxiliary oil supply ကို လက်ခံသည်၊ နှင့် ဟိုက်ဒရောလစ် ဘူတာရုံသည် စွမ်းအင်သုံးစွဲမှုကို လျှော့ချပေးပြီး စွမ်းအင်သုံးစွဲမှုကို လျှော့ချပေးသည့် accumulator auxiliary oil supply ကို လက်ခံပါသည်။ ဟိုက်ဒရောလစ်ဘူတာရုံသည် တစ်ချိန်တည်းတွင် လုပ်ဆောင်မှုများစွာအတွက် အသုံးပြုနိုင်သည့် accumulator အရန်ဆီထောက်ပံ့မှုကို လက်ခံရရှိပြီး ဟိုက်ဒရောလစ်စနစ်၏ဖိအားသည် တည်ငြိမ်သည်။ ဟိုက်ဒရောလစ်စနစ်တွင် ဖိအားအာရုံခံကိရိယာများပါရှိသည်၊ ဟိုက်ဒရောလစ်စနစ်တွင် အပူချိန်အာရုံခံကိရိယာများ၊ အအေးခံကိရိယာများနှင့် အပူပေးကိရိယာများပါရှိပြီး ဆီအပူချိန်ကို ထိရောက်စွာ ထိန်းချုပ်နိုင်သောကြောင့် ဟိုက်ဒရောလစ်ဆီ၏ စွမ်းဆောင်ရည် ကောင်းမွန်စေရန်။

6. ဟိုက်ဒရောလစ်စနစ်များ
